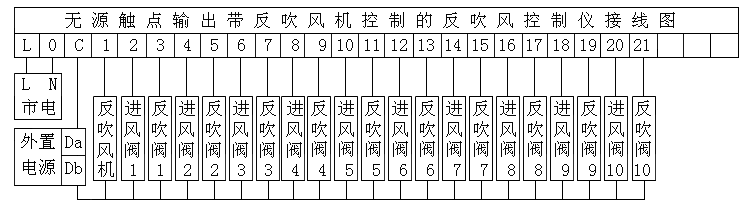

控制仪的
输出连线
第1室的
进风阀和
反吹风阀
第2室的
进风阀和
反吹风阀
第3室的
进风阀和
反吹风阀
第4室的
进风阀和
反吹风阀
第5室的
进风阀和
反吹风阀
第6室的
进风阀和
反吹风阀
第7室的
进风阀和
反吹风阀
第8室的
进风阀和
反吹风阀
第9室的
进风阀和
反吹风阀
第10室的
进风阀和
反吹风阀
外接阀门
公共端
无源触点
公共端
外接阀门
供电电源
AC220V
50Hz市电
控制仪的
输出端子
控制反吹
风机
说明：
AC220V电源的L，N线分别从端子L，0接入。
对外接电源为DC24V:
外接电源的端子Da(-电源)接控制仪的公共端C
所有脉冲阀、提升阀的“+”电源输入端并接后接外接电源的端子Db(+电源)。
端子1、2、…分别接不同脉冲阀、提升阀的“-”电源输入端。
对外接电源为AC220V:
外接电源的端子Da(L线)接控制仪的公共端C
所有脉冲阀、提升阀的“N”电源输入端并接后接外接电源的端子Db(N电源)。
端子1、2、…分别接不同脉冲阀、提升阀的“L”电源输入端。
