控制仪的
输出连线
三通阀
通电时反吹
断电时进风
公共线
市电N线
AC220V
50Hz市电

控制仪的
输出端子
控制反吹
风机

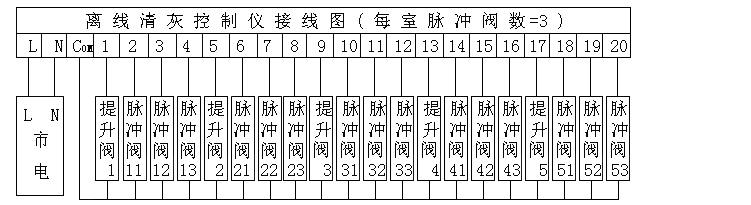

在线清灰 离线清灰: 1提升1脉冲 1提升2脉冲 1提升4脉冲

说明:
AC220V电源的L,N线分别从端子L,0接入。
所有脉冲阀的“+”电源输入端并接后接端子+。
脉冲阀11、脉冲阀12...分别为第1室脉冲阀1、脉冲阀2。
端子1、2、…分别接不同脉冲阀的“-”电源输入端。
