控制仪的
输出连线
三通阀
通电时反吹
断电时进风
公共线
市电N线
AC220V
50Hz市电

控制仪的
输出端子
控制反吹
风机

在线清灰 离线清灰: 1提升1脉冲 1提升3脉冲 1提升4脉冲

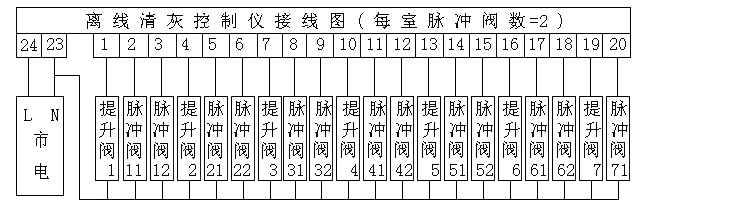

说明：
AC220V电源的L/N线分别从端子24/23接入。
所有阀门的“N”电源输入端并接后接端子23。
阀门的“L”电源输入端分别接相应的端子。
脉冲阀11、脉冲阀12...分别为第1室脉冲阀1、脉冲阀2。
