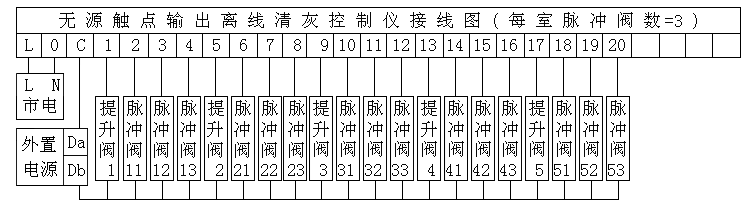

控制仪的
输出连线
第1室的
有关阀门
第2室的
有关阀门
第3室的
有关阀门
第4室的
有关阀门
第5室的
有关阀门
外接阀门
公共端
无源触点
公共端
外接阀门
供电电源
AC220V
50Hz市电
控制仪的
输出端子
说明：
AC220V电源的L，N线分别从端子L，0接入。
对外接电源为DC24V:
外接电源的端子Da(-电源)接控制仪的公共端C
所有脉冲阀、提升阀的“+”电源输入端并接后接外接电源的端子Db(+电源)。
端子1、2、…分别接不同脉冲阀、提升阀的“-”电源输入端。
对外接电源为AC220V:
外接电源的端子Da(L线)接控制仪的公共端C
所有脉冲阀、提升阀的“N”电源输入端并接后接外接电源的端子Db(N电源)。
端子1、2、…分别接不同脉冲阀、提升阀的“L”电源输入端。
