控制仪的
输出连线
对加装ModBus模块的控制仪
端子15、16才有效。
当检测压差超过设定值P2,触点闭合。
当检测压差小于设定值P2,触点断开。
当检测压差超过设定值P1,触点闭合。
当检测压差小于设定值P1,触点断开。
AC220V
50Hz市电

控制仪的
输出端子

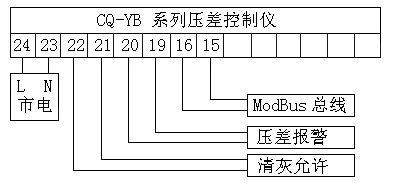

说明:
AC220V电源的L,N线分别从端子24,23接入。
端子21、22接清灰控制设备。该触点闭合则表示启动清灰程序。
端子19、20接高压差报警设备。当检测压差超过设定值后该触点闭合。
端子15接ModBus总线A,端子16接ModBus总线B。
