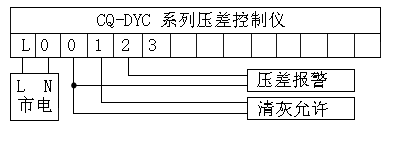

控制仪的
输出连线
当检测压差不小于设定值P3+0.1,触点闭合。
当检测压差小于设定值P3,触点断开。
当检测压差超过设定值P1,触点闭合。
触点闭合后,检测压差小于设定值P2,
触点才断开。P1>P2
AC220V
50Hz市电

控制仪的
输出端子
说明:
AC220V电源的L,N线分别从端子24,23接入。
端子21、22实施高压差报警。当检测值超过设定值P1,该触点闭,否则,该触点断开。
端子19、20实施低压差报警。当检测值小于设定值P2,该触点闭,否则,该触点断开。
端子15接ModBus总线A,端子16接ModBus总线B。
