控制仪的
输出连线
第1室的
进风阀和
反吹风阀
第2室的
进风阀和
反吹风阀
第3室的
进风阀和
反吹风阀
第4室的
进风阀和
反吹风阀
第5室的
进风阀和
反吹风阀
第6室的
进风阀和
反吹风阀
第7室的
进风阀和
反吹风阀
第8室的
进风阀和
反吹风阀
第9室的
进风阀和
反吹风阀
第10室的
进风阀和
反吹风阀
公共线
市电N线
AC220V
50Hz市电

控制仪的
输出端子
控制反吹
风机

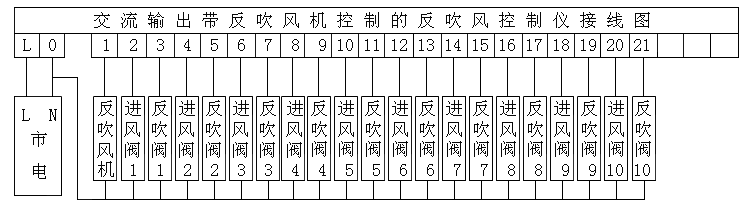

说明:
AC220V电源的L,N线分别从端子L,0接入。
所有脉冲阀、提升阀的“N”电源输入端并接后也接端子0。
端子1、2、…分别接不同脉冲阀、提升阀的“L”电源输入端。
