适用范围： ◆ 各种型号除尘器/收尘器的顺序控制(定时控制) ◆ 各种型号除尘器/收尘器的压差控制(定阻控制) ◆ 各种型号气箱脉冲除尘器的电气控制 ◆ 各种型号大布袋除尘器的电气控制 查看不同版本... 开关电源版 16点输出 24点输出 32-50点输出 变压器版 |
||||||||||||||||||||||||||
| 订货信息:(如您的浏览器支持JaVaScript脚本小程序，将鼠标在信息上移动可显示详细信息) | ||||||||||||||||||||||||||

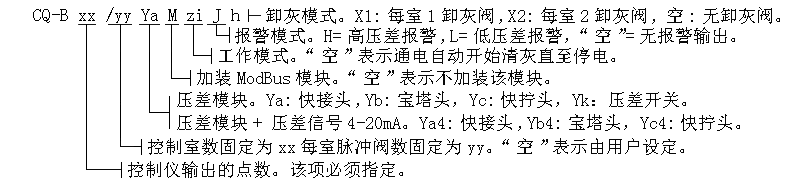

典型订货信息:CQ-B8(8点通用脉冲控制仪) |
||||||||||||||||||||||||||
| 特点： ◆ 采用通用的硬件(电路) + 定制CPU控制程序的设计方案，出色地解决了降低控制成本、提高控制可靠性和管理/使用 简单的矛盾,以稳定的性能 、可靠的质量及极低的价格得到用户的充分肯定。配合不同的控制程序,适用于所有除尘 器的电气控制。 ◆ 安装使用简单。对广大的收尘器生产、使用单位而言，只要提供收尘器型号且接通控制仪相应端子和控制设备(电磁 阀、交流接触器等)的连线，而不需要任何编程。 ◆ 具有交流220V1.6A的驱动能力,可直接驱动电磁阀、交流接触器等,最大限度地减少了控制的中间环节,节约了成本, 提高了系统的可靠性。 ◆ 采用可靠、独立的监视电路、光电隔离、循环扫描等技术,确保控制仪能长期稳定、可靠地工作。 ◆ 内置高亮度数码管,设置时显示控制参数,控制时显示倒计时及当前控制的阀门编号。 ◆ 采用美观、实用的密闭透明机箱,所有的控制电路密闭其中,适合单独安装在灰尘较多的场合。接线盒和主箱室分别 开启,大大方便了系统的维护和控制仪的现场安装。 ◆ 2键参数设置，控制参数随时设置，永久保存，为参数的设置提供了极大的便利。 ◆ 支持基于 Modbus协议的现场数据通讯。用户可以通过现场总线设置或读取控制仪内部寄存器或定时器中的数据， 查看各端字的输出状态，配合组态软件，可以实现控制现场的显示。 ◆ 支持远程启动/停止控制。用户利用其他系统的一个无源触点或提供一个220V或24V的控制电压，就可以远程启动控 制仪实施除尘器的自动控制。 ◆ 每路输出均用发光二极管显示，大大方便了用户设备检查和调试工作。 ◆ 支持停机吹尽控制。用户在停机后利用一个无源触点或提供一个220V或24V的控制电压，启动停机吹尽功能。控制仪 在完成指定次数的清灰循环后进入待机状态。 |
||||||||||||||||||||||||||
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
该参数用来指定控制仪输出类型。
用户可选择A表示输出电压同电源电压，通常为AC220V50Hz。
D表示DC24V输出
J表示无源触点输出
该参数用来指定控制仪输出类型。
用户可选择A表示输出电压同电源电压，通常为AC220V50Hz。
D表示DC24V输出
J表示无源触点输出
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
该参数用来指定控制仪物理配备的输出点数。
用户实际使用的输出点数不能大于该值。建议按实际情况综合考虑。
如大量使用10点输出，偶尔使用8点、6点等小于10点，从管理方便的角度考虑，
用户可统一订购10点，因为10点可替代10点以下的控制仪使用。
该参数用来指定控制仪物理配备的输出点数。
用户实际使用的输出点数不能大于该值。建议按实际情况综合考虑。
如大量使用10点输出，偶尔使用8点、6点等小于10点，从管理方便的角度考虑，
用户可统一订购10点，因为10点可替代10点以下的控制仪使用。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
选用该参数表示采用固定的每室脉冲阀数和控制室数。
控制室数=控制仪输出的点数xx/每室脉冲阀数yy。
使用固定的xx和yy可最大限度地减小设定参数，但也限制了使用的灵活性。
此时，仅在生产厂家才能改变xx或yy！
不包括该选项，则控制仪可由用户指定该参数。
选用该参数表示采用固定的每室脉冲阀数和控制室数。
控制室数=控制仪输出的点数xx/每室脉冲阀数yy。
使用固定的xx和yy可最大限度地减小设定参数，但也限制了使用的灵活性。
此时，仅在生产厂家才能改变xx或yy！
不包括该选项，则控制仪可由用户指定该参数。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
Ya对应的控制仪型号为"压差A型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将气管直接插入控制仪的"快接头"即可。
Yb对应的控制仪型号为"压差B型".其高、低压引入气管采用内径5毫米的朔料软管。
安装时将控制仪上的"宝塔头"插入气管并加以固定即可。
Yc对应的控制仪型号为"压差C型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将“快拧头”锁紧螺帽拧下，气管查到其接口后拧紧锁紧螺帽即可。
不包括该选项，则控制仪无压差检测功能。
Ya对应的控制仪型号为"压差A型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将气管直接插入控制仪的"快接头"即可。
Yb对应的控制仪型号为"压差B型".其高、低压引入气管采用内径5毫米的朔料软管。
安装时将控制仪上的"宝塔头"插入气管并加以固定即可。
Yc对应的控制仪型号为"压差C型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将“快拧头”锁紧螺帽拧下，气管查到其接口后拧紧锁紧螺帽即可。
不包括该选项，则控制仪无压差检测功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
型号中含字母M表示控制仪加装ModBus模块。
加装ModBus模块后,控制仪的控制参数可远程查看和修改,也可远程监视控制过程。
不包括该选项，则无ModBus功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
Z1:清灰允许控制模式。该模式由1外置无源触点控制。通电后进入等待状态，触点
闭合1秒以上,开始清灰。周期延时结束时检测到触点断开则进入等待状态。
Z2:常规清灰模式。通电自动开始清灰，直到断电。(不包括该选项=Z2)
Z3-k-g:开机/停机喷吹模式。该模式由1外置无源触点控制。通电循环清灰k次后
停机等待。无源触点闭合后进入清灰状态。无源触点由闭合到断开时,循环
清灰g次后停止清灰,等待无源触点闭合。k=0表示通电后直接进入等待状态。
Z4:远程/就地模式。该模式由1外置无源触点控制。无源触点断开为就地模式。
无源触点闭合为远程模式。就地模式下,通电自动开始清灰,直到断电。远程模
式下,清灰操作由远程PLC通过ModBus控制。
Z5:定制停机喷吹模式。同Z3，但k=0,g由用户现场设定。
Z6:带泄压阀清灰模式。该模式按室清灰。每室在开始清灰前,先开泄压阀,待内部
气体放光后关闭泄压阀，再实施清灰。
Z1:清灰允许控制模式。该模式由1外置无源触点控制。通电后进入等待状态，触点
闭合1秒以上,开始清灰。周期延时结束时检测到触点断开则进入等待状态。
Z2:常规清灰模式。通电自动开始清灰，直到断电。(不包括该选项=Z2)
Z3-k-g:开机/停机喷吹模式。该模式由1外置无源触点控制。通电循环清灰k次后
停机等待。无源触点闭合后进入清灰状态。无源触点由闭合到断开时,循环
清灰g次后停止清灰,等待无源触点闭合。k=0表示通电后直接进入等待状态。
Z4:远程/就地模式。该模式由1外置无源触点控制。无源触点断开为就地模式。
无源触点闭合为远程模式。就地模式下,通电自动开始清灰,直到断电。远程模
式下,清灰操作由远程PLC通过ModBus控制。
Z5:定制停机喷吹模式。同Z3，但k=0,g由用户现场设定。
Z6:带泄压阀清灰模式。该模式按室清灰。每室在开始清灰前,先开泄压阀,待内部
气体放光后关闭泄压阀，再实施清灰。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
X1:每室1个卸灰阀。该室清灰完成后该阀通电A秒后断电。
X2:每室2个卸灰阀。该室清灰完成后2卸灰阀依次通电A秒后断电。
不包括该选项，则控制仪不支持卸灰阀控制功能。
X1:每室1个卸灰阀。该室清灰完成后该阀通电A秒后断电。
X2:每室2个卸灰阀。该室清灰完成后2卸灰阀依次通电A秒后断电。
不包括该选项，则控制仪不支持卸灰阀控制功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
H:高压差报警。当检测的压差超过设定值时，控制仪输出高压差报警信号。
L:低压差报警。当检测的压差低于设定值时，控制仪输出低压差报警信号。
不包括该选项，则控制仪不支持压差报警功能。
H:高压差报警。当检测的压差超过设定值时，控制仪输出高压差报警信号。
L:低压差报警。当检测的压差低于设定值时，控制仪输出低压差报警信号。
不包括该选项，则控制仪不支持压差报警功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
SA:不控制反吹风机。
SB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是三通阀反吹风清灰控制仪的标志，必选。
SA:不控制反吹风机。
SB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是三通阀反吹风清灰控制仪的标志，必选。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
FA:不控制反吹风机。
FB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是反吹风清灰控制仪的标志，必选。
FA:不控制反吹风机。
FB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是反吹风清灰控制仪的标志，必选。
|
