| 查看在线接线图 | 查看离线接线图 | 查看安装示意图 | 下载说明书 | |||||||||||||||||||||||
|
适用范围： ◆ 各种型号除尘器/收尘器的顺序控制(定时控制) ◆ 各种型号除尘器/收尘器的压差控制(定阻控制) 查看不同版本... CQ-DBK2 CQ-DBKB3 CQ-DYC |
||||||||||||||||||||||||||

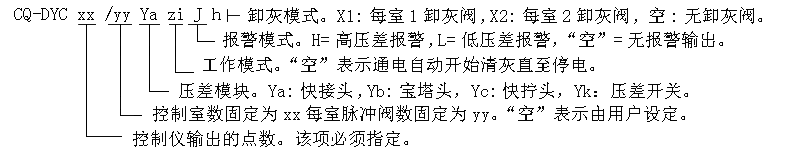

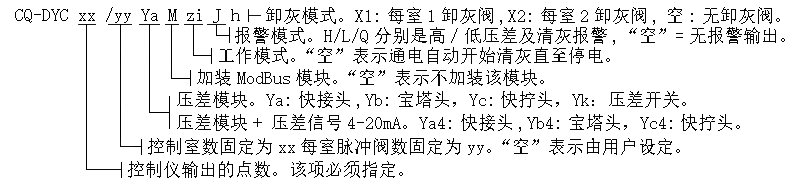

| 订货信息:(如您的浏览器支持JaVaScript脚本小程序，将鼠标在信息上移动可显示详细信息) | ||||||||||||||||||||||||||
典型订货信息:CQ-DYC8(8点通用脉冲控制仪) |
||||||||||||||||||||||||||
| 特点： ◆ 采用通用的硬件(电路) + 定制CPU控制程序的设计方案，出色地解决了降低控制成本、提高控制可靠性和管理/使用 简单的矛盾,以稳定的性能 、可靠的质量及极低的价格得到用户的充分肯定。配合不同的控制程序,适用于所有除尘 器的电气控制。 ◆ 安装使用简单。对广大的收尘器生产、使用单位而言，只要提供收尘器型号且接通控制仪相应端子和控制设备(电磁 阀、交流接触器等)的连线，而不需要任何编程。 ◆ 具有交流220V1.6A的驱动能力,可直接驱动电磁阀、交流接触器等,最大限度地减少了控制的中间环节,节约了成本， 提高了系统的可靠性。 ◆ 采用可靠、独立的监视电路、光电隔离、循环扫描等技术,确保控制仪能长期稳定、可靠地工作。 ◆ 内置高亮度数码管,设置时显示控制参数,控制时显示倒计时及当前控制的阀门编号。 ◆ 采用美观、实用的密闭透明机箱,所有的控制电路密闭其中,适合单独安装在灰尘较多的场合。接线盒和主箱室分别 开启,大大方便了系统的维护和控制仪的现场安装。 ◆ 2键参数设置，控制参数随时设置，永久保存，为参数的设置提供了极大的便利。 ◆ 支持远程启动 /停止控制。用户利用其他系统的一个无源触点或提供一个220V或24V的控制电压，就可以远程启动控 制仪实施除尘器的自动控制。 ◆ 支持停机吹尽控制。用户在停机后利用一个无源触点或提供一个220V或24V的控制电压，启动停机吹尽功能。控制仪 在完成指定次数的清灰循环后进入待机状态。 |
||||||||||||||||||||||||||
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
该参数用来指定控制仪输出类型。
用户可选择A表示输出电压同电源电压，通常为AC220V50Hz。
D表示DC24V输出
J表示无源触点输出
该参数用来指定控制仪输出类型。
用户可选择A表示输出电压同电源电压，通常为AC220V50Hz。
D表示DC24V输出
J表示无源触点输出
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
该参数用来指定控制仪物理配备的输出点数。
用户实际使用的输出点数不能大于该值。建议按实际情况综合考虑。
如大量使用10点输出，偶尔使用8点、6点等小于10点，从管理方便的角度考虑，
用户可统一订购10点，因为10点可替代10点以下的控制仪使用。
该参数用来指定控制仪物理配备的输出点数。
用户实际使用的输出点数不能大于该值。建议按实际情况综合考虑。
如大量使用10点输出，偶尔使用8点、6点等小于10点，从管理方便的角度考虑，
用户可统一订购10点，因为10点可替代10点以下的控制仪使用。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
选用该参数表示采用固定的每室脉冲阀数和控制室数。
控制室数=控制仪输出的点数xx/每室脉冲阀数yy。
使用固定的xx和yy可最大限度地减小设定参数，但也限制了使用的灵活性。
此时，仅在生产厂家才能改变xx或yy！
不包括该选项，则控制仪可由用户指定该参数。
选用该参数表示采用固定的每室脉冲阀数和控制室数。
控制室数=控制仪输出的点数xx/每室脉冲阀数yy。
使用固定的xx和yy可最大限度地减小设定参数，但也限制了使用的灵活性。
此时，仅在生产厂家才能改变xx或yy！
不包括该选项，则控制仪可由用户指定该参数。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
Ya对应的控制仪型号为"压差A型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将气管直接插入控制仪的"快接头"即可。
Yb对应的控制仪型号为"压差B型".其高、低压引入气管采用内径5毫米的朔料软管。
安装时将控制仪上的"宝塔头"插入气管并加以固定即可。
Yc对应的控制仪型号为"压差C型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将“快拧头”锁紧螺帽拧下，气管查到其接口后拧紧锁紧螺帽即可。
不包括该选项，则控制仪无压差检测功能。
Ya对应的控制仪型号为"压差A型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将气管直接插入控制仪的"快接头"即可。
Yb对应的控制仪型号为"压差B型".其高、低压引入气管采用内径5毫米的朔料软管。
安装时将控制仪上的"宝塔头"插入气管并加以固定即可。
Yc对应的控制仪型号为"压差C型",其高、低压引入气管采用外径4毫米的朔料软管。
安装时将“快拧头”锁紧螺帽拧下，气管查到其接口后拧紧锁紧螺帽即可。
不包括该选项，则控制仪无压差检测功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
型号中含字母M表示控制仪加装ModBus模块。
加装ModBus模块后,控制仪的控制参数可远程查看和修改,也可远程监视控制过程。
不包括该选项，则无ModBus功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
Z1:清灰允许控制模式。该模式由1外置无源触点控制。通电后进入等待状态，触点
闭合1秒以上,开始清灰。周期延时结束时检测到触点断开则进入等待状态。
Z2:常规清灰模式。通电自动开始清灰，直到断电。(不包括该选项=Z2)
Z3-k-g:开机/停机喷吹模式。该模式由1外置无源触点控制。通电循环清灰k次后
停机等待。无源触点闭合后进入清灰状态。无源触点由闭合到断开时,循环
清灰g次后停止清灰,等待无源触点闭合。k=0表示通电后直接进入等待状态。
Z4:远程/就地模式。该模式由1外置无源触点控制。无源触点断开为就地模式。
无源触点闭合为远程模式。就地模式下,通电自动开始清灰,直到断电。远程模
式下,清灰操作由远程PLC通过ModBus控制。
Z5:定制停机喷吹模式。同Z3，但k=0,g由用户现场设定。
Z6:带泄压阀清灰模式。该模式按室清灰。每室在开始清灰前,先开泄压阀,待内部
气体放光后关闭泄压阀，再实施清灰。
Z1:清灰允许控制模式。该模式由1外置无源触点控制。通电后进入等待状态，触点
闭合1秒以上,开始清灰。周期延时结束时检测到触点断开则进入等待状态。
Z2:常规清灰模式。通电自动开始清灰，直到断电。(不包括该选项=Z2)
Z3-k-g:开机/停机喷吹模式。该模式由1外置无源触点控制。通电循环清灰k次后
停机等待。无源触点闭合后进入清灰状态。无源触点由闭合到断开时,循环
清灰g次后停止清灰,等待无源触点闭合。k=0表示通电后直接进入等待状态。
Z4:远程/就地模式。该模式由1外置无源触点控制。无源触点断开为就地模式。
无源触点闭合为远程模式。就地模式下,通电自动开始清灰,直到断电。远程模
式下,清灰操作由远程PLC通过ModBus控制。
Z5:定制停机喷吹模式。同Z3，但k=0,g由用户现场设定。
Z6:带泄压阀清灰模式。该模式按室清灰。每室在开始清灰前,先开泄压阀,待内部
气体放光后关闭泄压阀，再实施清灰。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
X1:每室1个卸灰阀。该室清灰完成后该阀通电A秒后断电。
X2:每室2个卸灰阀。该室清灰完成后2卸灰阀依次通电A秒后断电。
不包括该选项，则控制仪不支持卸灰阀控制功能。
X1:每室1个卸灰阀。该室清灰完成后该阀通电A秒后断电。
X2:每室2个卸灰阀。该室清灰完成后2卸灰阀依次通电A秒后断电。
不包括该选项，则控制仪不支持卸灰阀控制功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
H:高压差报警。当检测的压差超过设定值时，控制仪输出高压差报警信号。
L:低压差报警。当检测的压差低于设定值时，控制仪输出低压差报警信号。
不包括该选项，则控制仪不支持压差报警功能。
H:高压差报警。当检测的压差超过设定值时，控制仪输出高压差报警信号。
L:低压差报警。当检测的压差低于设定值时，控制仪输出低压差报警信号。
不包括该选项，则控制仪不支持压差报警功能。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
SA:不控制反吹风机。
SB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是三通阀反吹风清灰控制仪的标志，必选。
SA:不控制反吹风机。
SB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是三通阀反吹风清灰控制仪的标志，必选。
—————界面如长留屏幕，用鼠标滑过页首图片区可隐藏本界面——————
FA:不控制反吹风机。
FB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是反吹风清灰控制仪的标志，必选。
FA:不控制反吹风机。
FB:控制反吹风机。控制仪在适当的时候输出控制信号，以启动/停止反吹风机。
该选项是反吹风清灰控制仪的标志，必选。
|
